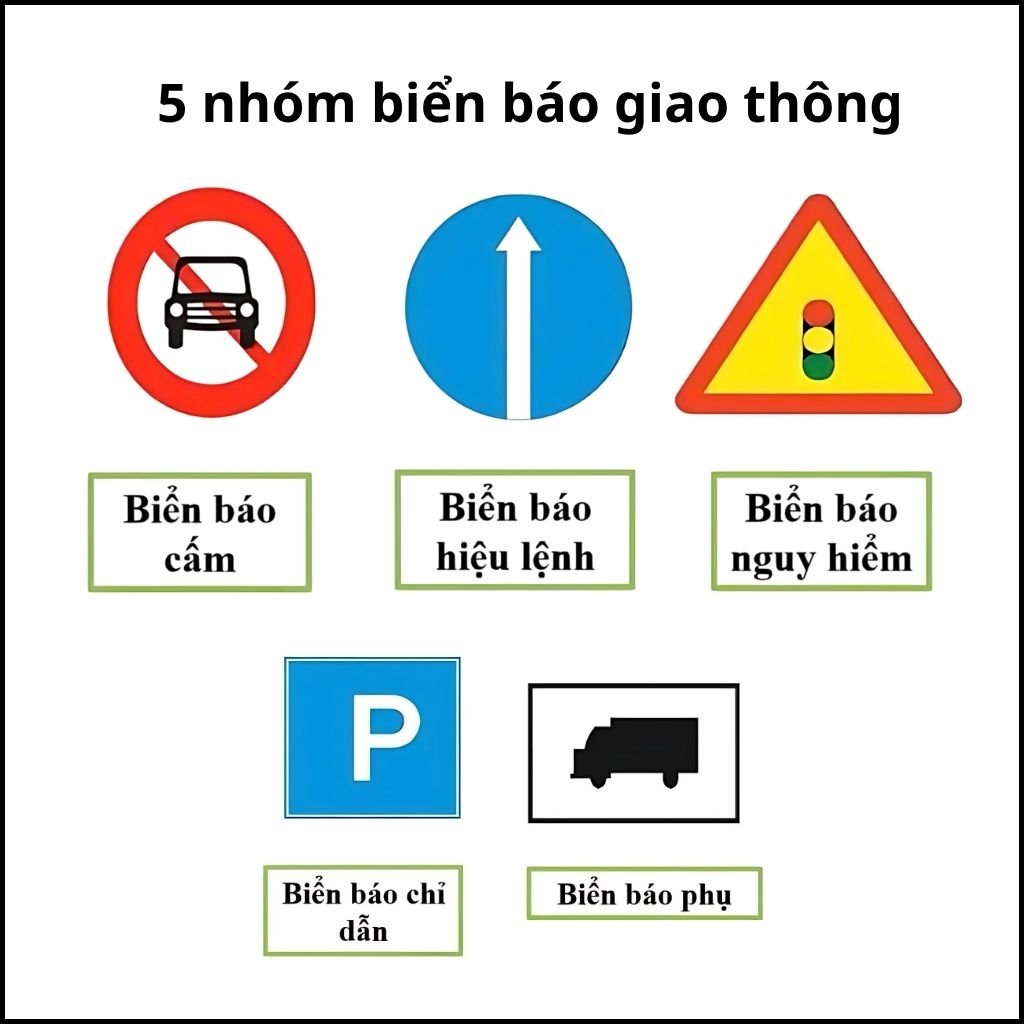

Biển chỉ dẫn giao thông thuộc hệ thống biển báo được bố trí dọc theo các tuyến đường nhằm cung cấp thông tin hướng dẫn, cảnh báo và quy định cho người lái xe và người đi bộ. Theo quy định của luật giao thông đường bộ Việt Nam, hệ thống biển báo gồm năm nhóm chính: biển báo cấm, biển báo nguy hiểm, biển hiệu lệnh, biển chỉ dẫn giao thông và biển phụ trợ, mỗi loại đảm nhận chức năng riêng biệt để điều phối lưu lượng giao thông một cách trật tự và an toàn.
Cấu tạo của biển chỉ dẫn giao thông
Cấu tạo của biển chỉ dẫn giao thông bao gồm hai phần chính: phần trụ và phần bảng hiển thị nội dung.
Phần trụ
Tùy thuộc vào từng loại biển, trụ đỡ sẽ có một số điểm khác biệt, tuy nhiên vẫn phải tuân thủ quy chuẩn hiện hành. Cụ thể, trụ thường được làm từ ống thép tròn có đường kính từ 90mm trở lên và độ dày tối thiểu 1,5mm. Bề mặt trụ được sơn các đoạn màu đỏ và trắng xen kẽ, mỗi đoạn dài khoảng 25cm. Chiều cao tính từ mép dưới của mặt biển đến mặt đường phải đạt ít nhất 1,7m đối với đường ngoài khu vực đô thị và 2m đối với khu vực nội thành.
Phần mặt biển
Phần bảng thể hiện nội dung sẽ tuân theo quy cách cụ thể về kích thước, biểu tượng, hình dạng và màu sắc theo chuẩn của Bộ Giao thông Vận tải. Vật liệu phổ biến thường gồm tôn kẽm, nhôm hoặc mica. Toàn bộ mặt bảng được phủ lớp decal phản quang 3M, giúp nâng cao khả năng quan sát trong điều kiện ánh sáng yếu hoặc vào ban đêm, hỗ trợ người đi đường nhận diện thông tin nhanh chóng và chính xác
Thi công biển chỉ dẫn giao thông tiêu chuẩn
Tùy theo tính chất dự án và yêu cầu kỹ thuật, công tác thi công biển chỉ dẫn giao thông được chia làm hai nhóm chính: dự án sửa chữa, thay thế biển báo cũ và dự án lắp đặt biển báo mới.
Dự án sửa chữa, thay thế biển báo cũ
Công đoạn này tập trung vào việc đảm bảo biển báo mới đáp ứng tiêu chuẩn TCVN 7887:2008, nhằm nâng cao khả năng cảnh báo và hướng dẫn cho người tham gia giao thông. Các hạng mục bao gồm:
- Thay decal phản quang đã bị hỏng hóc, bong tróc hoặc mờ để duy trì độ phản quang chuẩn.
- Thay thế các biển báo cũ bị hư hại hoặc thiếu thông tin bằng biển báo đạt chuẩn về kích thước và nội dung theo quy định hiện hành.
- Thay mới các trụ biển bị biến dạng, gãy đổ.
- Làm mới lớp sơn phản quang trên trụ biển, đặc biệt với những trụ có lớp sơn cũ bị bong tróc.
Dự án lắp đặt biển báo mới
Trong các dự án này, cần tuân thủ nghiêm ngặt quy chuẩn kỹ thuật quốc gia QC41/2019 của Bộ Giao thông Vận tải để đảm bảo sự đồng bộ và thích ứng với tình hình giao thông thực tế.
- Các biển báo kích thước lớn được gắn trên cột có độ cao tương ứng.
- Sử dụng màng phản quang loại IX, như decal phản quang 3M loại 4000 - được thiết kế đặc biệt cho đường cao tốc để tăng khả năng phản xạ ánh sáng.
- Cột biển báo tiêu chuẩn có kích thước đường kính 90mm, độ dày 2mm, phủ sơn phản quang trắng đỏ.
Một số vật liệu thường dùng trong thi công biển chỉ dẫn giao thông
1. Biển chỉ dẫn giao thông làm từ thép mạ kẽm
Chất liệu này xuất hiện phổ biến trong các công trình hạ tầng đô thị hiện nay. Nhờ khả năng chống ăn mòn tốt, thép mạ kẽm đáp ứng được yêu cầu về độ bền khi phải tiếp xúc lâu dài với nắng, gió và bụi đường.
- Phần mặt biển thường được gia công từ thép mạ kẽm có độ dày dao động từ 1.2mm đến 2mm, tùy thuộc vào vị trí lắp đặt.
- Toàn bộ ký hiệu, hình vẽ, màu sắc in trên mặt biển đều phải tuân thủ hệ thống ký hiệu thống nhất của Bộ Giao thông Vận tải để đảm bảo tính đồng bộ trên toàn quốc.
2. Biển chỉ dẫn giao thông làm từ hợp kim nhôm
So với thép, biển làm bằng nhôm nhẹ hơn và ít bị tác động bởi muối biển hoặc môi trường có độ ẩm cao. Vì vậy, chất liệu này thường xuất hiện tại các khu vực có điều kiện khắc nghiệt như đường cao tốc, gần cảng biển hoặc khu vực núi cao. Độ dày phổ biến của tấm nhôm dao động từ 2mm đến 3mm, đảm bảo độ cứng.
3. Biển chỉ dẫn giao thông làm bằng nhựa
Một số loại nhựa như mica, PVC, composite hoặc ABS thường được lựa chọn để gia công biển chỉ dẫn tạm thời tại các khu vực đang xây dựng hoặc phân luồng xe cộ ngắn hạn. Nhờ đặc tính nhẹ, dễ thi công và linh hoạt trong vận chuyển, những tấm biển làm từ vật liệu này có thể lắp đặt nhanh chóng tại nơi cần cảnh báo.
- Chất lượng nhựa cần đảm bảo độ đồng nhất, không pha tạp và tuyệt đối tránh loại đã qua tái chế nhằm duy trì độ cứng và khả năng chịu lực khi đặt ngoài trời.
- Trên bề mặt biển thường được in UV hoặc dán lớp decal phản quang.
4. Biển chỉ dẫn giao thông làm bằng biển LED matrix
Tại các tuyến đường lớn, trạm thu phí hay đoạn giao nhau trên đại lộ, hệ thống biển chỉ dẫn giao thông dạng biển LED matrix ngày càng được ứng dụng nhiều hơn. Hình thức thể hiện thông tin bằng LED ma trận giúp người lái xe dễ dàng cập nhật các nội dung quan trọng như tốc độ giới hạn, tình trạng ùn tắc hoặc hướng di chuyển.
- Màn hình led thường được thiết kế với kích thước lớn, tầm nhìn xa và khả năng hiển thị rõ ngay cả khi trời nắng gắt.
- Do cần kết hợp hệ thống điện tử điều khiển nên chi phí lắp đặt dòng biển này tương đối cao, thường chỉ triển khai ở những tuyến đường trọng điểm hoặc có mật độ phương tiện dày đặc.
Ứng dụng biển chỉ dẫn giao thông trong môi trường sống và làm việc
Không giới hạn trong hệ thống hạ tầng đường xá, nhiều loại biển chỉ dẫn giao thông hiện còn xuất hiện phổ biến tại các khu dân cư, tòa nhà thương mại, văn phòng, sân bay hay trung tâm mua sắm.

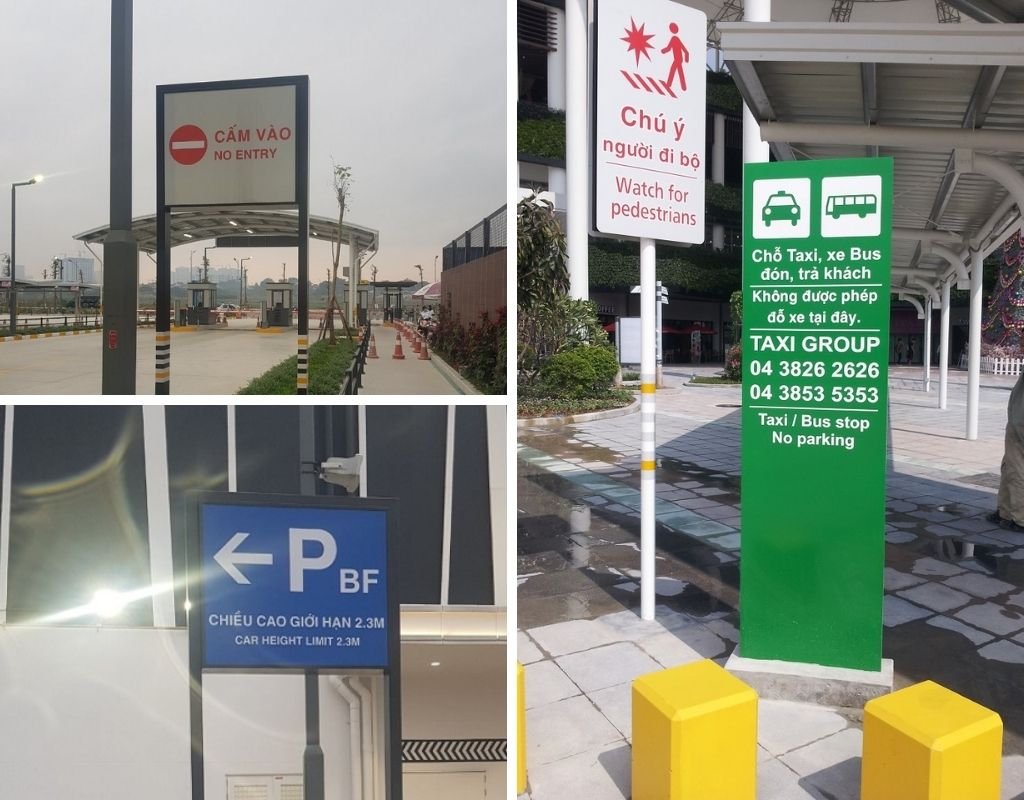

1. Biển chỉ dẫn bãi đỗ xe
Đây là một loại biển chỉ dẫn tòa nhà, được lắp tại các vị trí như hầm gửi xe tòa nhà, chung cư hoặc trung tâm thương mại. Mục đích nhằm hướng dẫn phương tiện di chuyển vào đúng khu vực đỗ theo quy định.
- Biểu tượng quen thuộc là chữ "P" in hoa, thường đi kèm mũi tên để định hướng.
- Nội dung có thể bao gồm giới hạn chiều cao xe, thông tin về lối vào tầng hầm hoặc chỉ dẫn khu vực xe máy, ô tô riêng biệt.
2. Biển chỉ dẫn điểm dừng đón – trả khách
Biển này xuất hiện chủ yếu tại sân bay, nhà ga, cổng bệnh viện hoặc trung tâm thương mại. Tài xế xe bus, taxi và hành khách dựa vào nội dung hiển thị để biết khu vực nào được phép dừng xe và khoảng thời gian cho phép.
- Biểu tượng thường là hình ảnh chiếc taxi hoặc xe buýt.
- Nội dung biển thể hiện bằng tiếng Việt và tiếng Anh.
3. Biển chỉ dẫn tên địa điểm và khoảng cách
Tại những trục đường gần trung tâm thương mại, showroom hoặc văn phòng công ty, nhiều loại biển chỉ dẫn giao thông cung cấp tên địa danh kèm số kilomet hoặc mét còn lại. Điều này giúp người lái xe dễ định hình phương hướng khi đến gần khu vực cần tìm.
4. Biển cảnh báo khu vực
Ở các tổ hợp kết hợp giữa nhà ở và văn phòng, thường đặt biển để phân tách rõ không gian dành cho cư dân với khu vực dành cho khách hoặc người qua lại. Mẫu biển này góp phần bảo vệ an ninh nội bộ, tránh tình trạng người ngoài đi nhầm vào khu vực riêng tư.
Có thể nói, từ hạ tầng giao thông cho đến các công trình dân dụng, biển chỉ dẫn giao thông đã và đang giữ vai trò định hướng quan trọng trong nhịp sống đô thị hiện đại.
