Trong quá trình lắp đặt và khai thác biển đèn LED ma trận, người dùng thường xuyên gặp một số trục trặc quen thuộc. Những lỗi này xuất hiện lặp đi lặp lại, đặc biệt với các hệ biển chạy liên tục hoặc đặt ngoài trời. Có thể chia các lỗi phổ biến của biển LED matrix thành những nhóm chính như sau:
- Lỗi cáp tín hiệu
- Lỗi module
- Lỗi nguồn cấp
- Lỗi mạch điều khiển
Nắm rõ các nhóm lỗi trên sẽ giúp người thi công và người vận hành biển LED matrix dễ khoanh vùng nguyên nhân, xử lý đúng chỗ và hạn chế gián đoạn trong quá trình hiển thị nội dung quảng cáo.

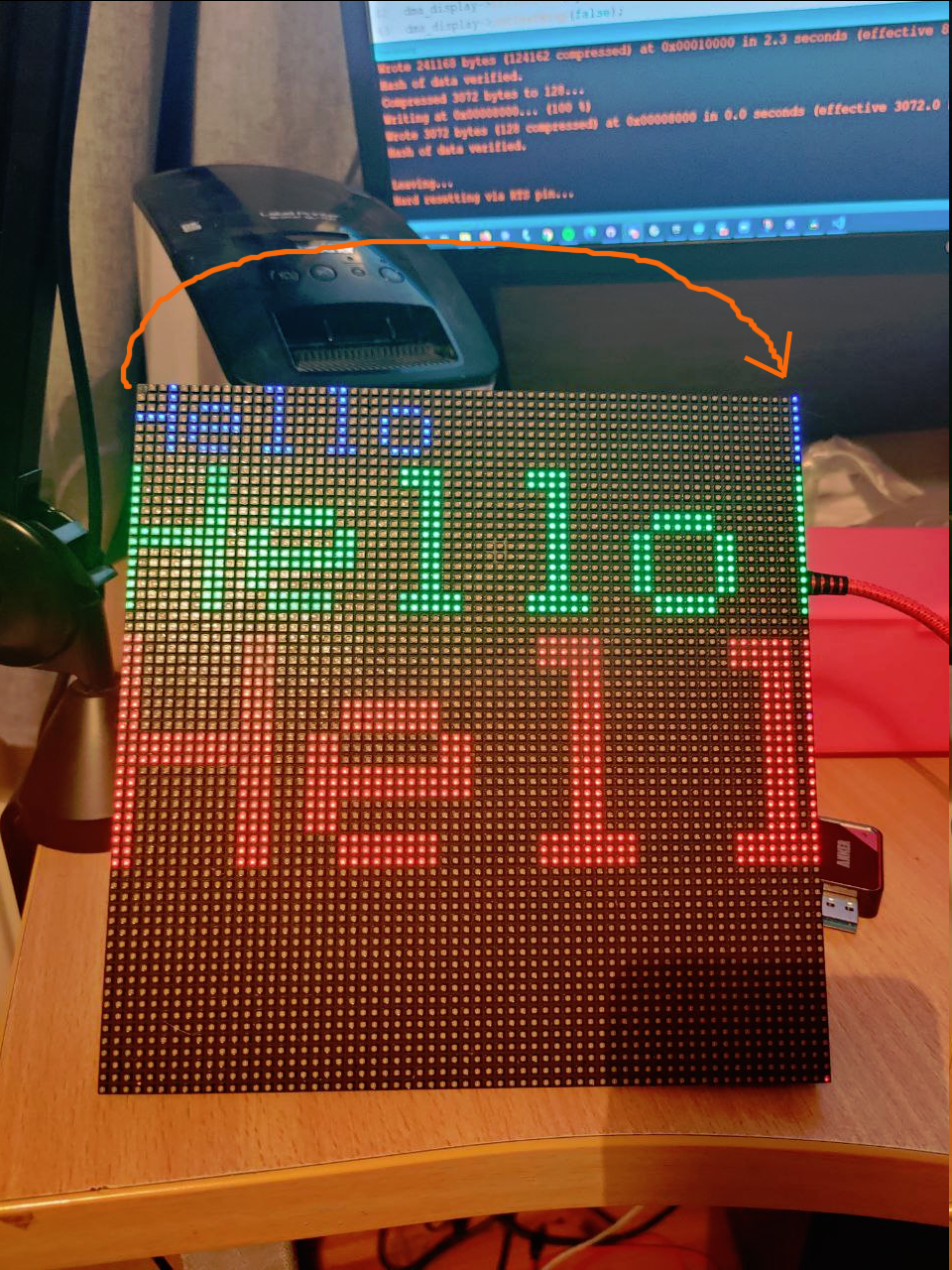

1. Lỗi cáp
Hiện tượng
- Chữ hiển thị bị đứt theo hàng ngang, mất nét hoặc bị cắt ngang giữa chừng.
- Nội dung chạy chữ thiếu ký tự, chữ không liền mạch hoặc biến mất hoàn toàn ở một số khu vực.
- Một phần biển đèn LED hoạt động bình thường trong khi các phần phía sau hiển thị sai hoặc không sáng.
Nguyên nhân của tình trạng này xuất phát từ cách truyền tín hiệu đặc trưng của biển LED matrix. Tín hiệu luôn đi tuần tự từ module đầu tiên nhận dữ liệu từ mạch điều khiển, sau đó truyền tiếp sang các module kế tiếp cho đến module cuối cùng. Khi chỉ một đoạn cáp giữa hai module gặp vấn đề, toàn bộ các module phía sau đều chịu ảnh hưởng theo dây chuyền.
Giải pháp
- Quan sát trực tiếp bằng mắt thường để xác định vị trí bắt đầu phát sinh lỗi. Ví dụ, trong một hàng gồm 10 module, nếu từ module số 1 đến số 3 hiển thị ổn định, còn module số 4 xuất hiện chữ loạn, đứt nét hoặc không sáng, thì điểm nghi ngờ nằm ở đoạn cáp nối trước module số 4.
- Tháo và thay đoạn cáp nối giữa module hiển thị bình thường cuối cùng và module bắt đầu lỗi. Cách làm này giúp khoanh vùng nhanh, không cần tháo toàn bộ hệ thống biển đèn LED.
- Sau khi thay cáp, kiểm tra lại toàn bộ hàng module phía sau để chắc chắn tín hiệu đã được truyền liền mạch trở lại.
Nắm rõ mối liên kết giữa các module trong biển LED matrix sẽ giúp người thi công và người vận hành xử lý lỗi cáp nhanh gọn, tránh mất thời gian dò tìm lan man và hạn chế gián đoạn quá trình hiển thị nội dung.

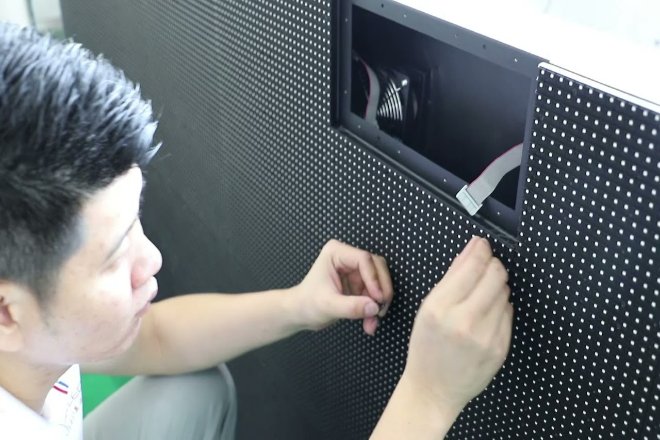

2. Lỗi tấm module
Khi hệ biển đèn LED gặp trục trặc hiển thị và thao tác thay cáp không cải thiện tình hình, người thi công cần chuyển hướng kiểm tra sang tấm module.
Ví dụ, trong một hàng gồm 10 tấm module, từ tấm số 1 đến tấm số 3 hiển thị ổn định, nhưng từ tấm số 4 trở đi chữ bị đứt hoặc loạn. Khi đã kiểm tra và thay cáp toàn hàng mà lỗi vẫn xuất hiện tại đúng vị trí đó, khả năng cao nguyên nhân nằm ở module.
Giải pháp
- Bắt đầu thay thử module ngay trước vị trí phát sinh lỗi, dù tấm này vẫn đang hiển thị bình thường. Nguyên nhân có thể đến từ cổng truyền tín hiệu giữa module số 3 và module số 4 bị trục trặc.
- Sau khi thay module số 3, tiến hành kiểm tra lại toàn bộ hàng hiển thị trên biển đèn LED. Nếu nội dung vẫn chưa ổn định, tiếp tục thay module tại đúng vị trí bị lỗi là module số 4.
- Thực hiện lần lượt từng bước, thay từng tấm module một để xác định chính xác module gây lỗi, tránh thay đồng loạt gây tốn linh kiện không cần thiết.
3. Lỗi nguồn cấp
Hiện tượng
- Tấm module LED không sáng hoàn toàn hoặc chỉ phát sáng yếu, ánh sáng không đều giữa các điểm LED.
- Một khu vực trên biển có độ sáng thấp rõ rệt so với các khu vực còn lại, dù nội dung vẫn đang chạy.
- Biển hiển thị một phần nội dung, phần còn lại tối hẳn, giống như bị chia cắt thành nhiều vùng riêng biệt.
- Trong một số trường hợp hiếm, bảng ma trận xuất hiện tình trạng nhiễu hình, chữ chạy không ổn định, dù cáp và tấm module vẫn trong trạng thái tốt.
Khi quan sát kỹ, có thể thấy đèn báo trên bộ nguồn không sáng, quạt tản nhiệt không quay hoặc hoạt động chập chờn. Đây là những dấu hiệu khá rõ cho thấy nguồn đã gặp vấn đề.
Giải pháp
- Khi phát hiện một vùng trên biển LED matrix sáng yếu hơn phần còn lại, cần kiểm tra bộ nguồn cấp cho khu vực đó và tiến hành thay thế ngay để tránh ảnh hưởng lan sang các tấm module khác.
- Trường hợp biển chỉ chạy một phần, trước tiên vẫn kiểm tra lại cáp và module để loại trừ các khả năng lỗi 1, 2. Nếu mọi kết nối đều ổn, cấp điện trực tiếp và quan sát từng bộ nguồn bằng mắt thường, bộ nào không có đèn báo hoặc quạt gió ngừng hoạt động thì tháo ra thay mới.
- Nên đấu thông âm và thông dương giữa các nguồn trong cùng một hệ biển đèn LED, cách đấu này giúp các nguồn còn lại chia tải khi một nguồn gặp trục trặc, hạn chế tình trạng toàn bộ biển bị tắt đột ngột.

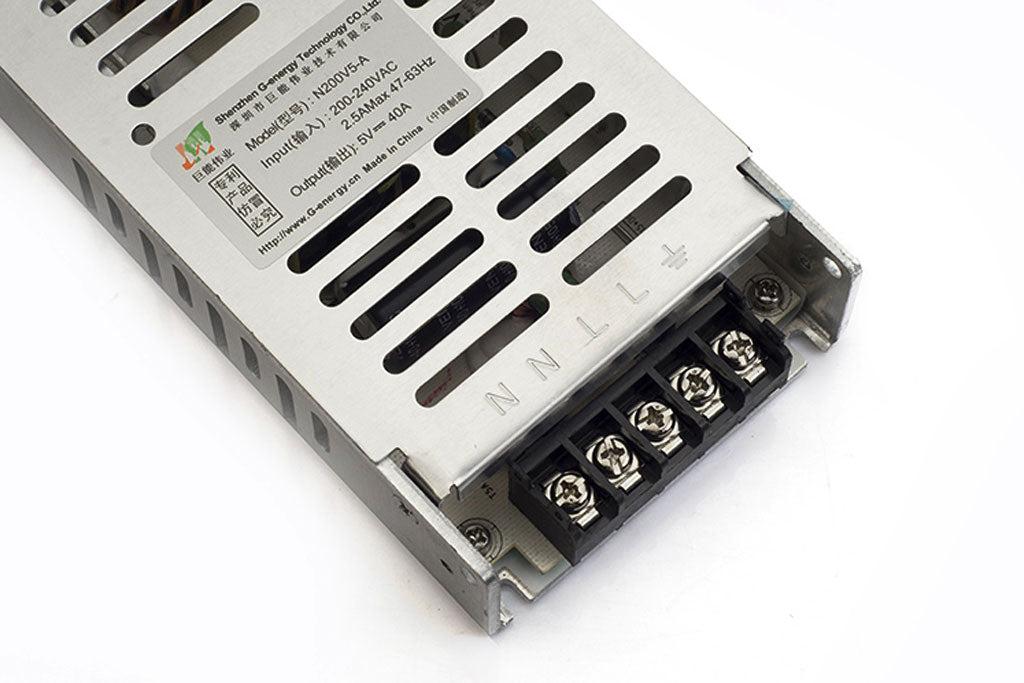

- Trong quá trình thay thế, ưu tiên các loại nguồn LED phổ biến như 5V 40A hoặc 5V 60A để bảo đảm độ ổn định lâu dài cho biển.
4. Lỗi hỏng mạch điều khiển
Trong hệ biển đèn LED, mạch điều khiển giữ nhiệm vụ điều phối toàn bộ tín hiệu hiển thị cho các tấm module.
Hiện tượng
- Toàn bộ biển không sáng dù đã cấp điện đầy đủ.
- Chữ hiển thị bị đứt đoạn, sai hàng, chạy loạn hoặc không theo nội dung đã cài đặt.
- Các module phía sau không nhận tín hiệu, dù cáp và module vẫn ở trạng thái ổn định.
Quan sát trực tiếp trên mạch điều khiển, nếu đèn báo không nháy đỏ hoặc hoàn toàn tắt, đây là dấu hiệu khá rõ cho thấy mạch đã hỏng. Ở nhiều trường hợp, lỗi này khiến cả biển LED matrix dừng hoạt động, khác hẳn với lỗi cáp hay lỗi module vốn chỉ ảnh hưởng từng khu vực nhỏ.
Giải pháp
- Kiểm tra tấm module đầu tiên của biển, vì đây là nơi nhận tín hiệu trực tiếp từ mạch. Nếu đã thay cáp và đổi module mà tình trạng vẫn giữ nguyên, khả năng cao mạch điều khiển đã gặp vấn đề.
- Tiến hành thay mạch mới tương thích với loại biển đèn LED đang lắp đặt để khôi phục khả năng hiển thị đồng bộ.
- Sau khi thay mạch, cần cấp điện lại và kiểm tra toàn bộ nội dung chạy thử nhằm bảo đảm tín hiệu được phân phối đều cho tất cả các tấm module trong hệ biển LED matrix.
Xác định đúng lỗi mạch điều khiển ngay từ đầu giúp quá trình sửa chữa diễn ra gọn gàng, tránh thay nhầm linh kiện và rút ngắn thời gian đưa biển trở lại trạng thái hoạt động ổn định.
Qua các nhóm lỗi thường gặp, có thể thấy biển đèn LED matrix hoạt động theo một chuỗi liên kết chặt chẽ. Chỉ cần một mắt xích trục trặc, toàn bộ hệ biển LED matrix đều dễ phát sinh hiển thị sai lệch, gián đoạn nội dung hoặc tắt hoàn toàn.
